Степень защиты IP: расшифровка и таблица обозначений

Степень защиты обеспечивается при выборе различного промышленного оборудования с учетом внешней среды, в которой оно будет использоваться. Итак, планируя поменять электропроводку в доме, при выборе распределительного щита следует учитывать негативные условия окружающей среды. Будет некоторое воздействие на приборы и оборудование, которые находятся на улице или в здании.

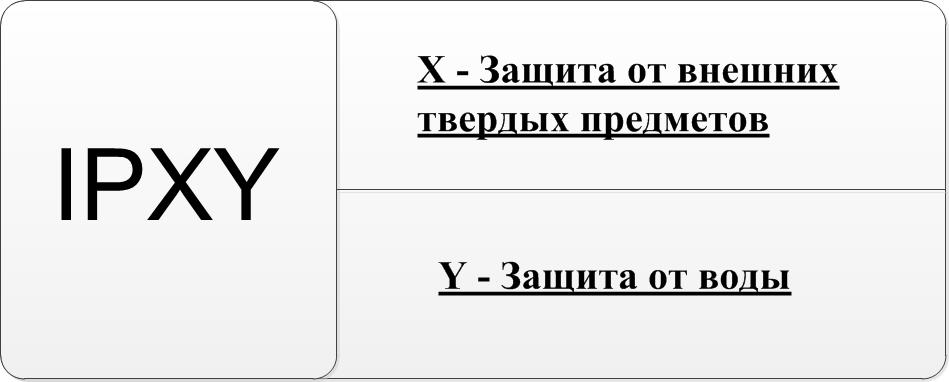

Для электротехнических изделий класс защиты задается в виде IP (Х-цифра 1) (У-цифра 2).


(Х-цифра 1) показывает класс защиты от воздействия сторонних предметов окружающей среды.
Существует 7 уровней защиты от внешних объектов от 0 до 6:

1. «0» - нет защиты от внешних объектов;
2. «1» - обшивка обладает защитой от воздействия сторонних предметов диаметром от 50 мм, от соприкосновений оборотной стороны руки;

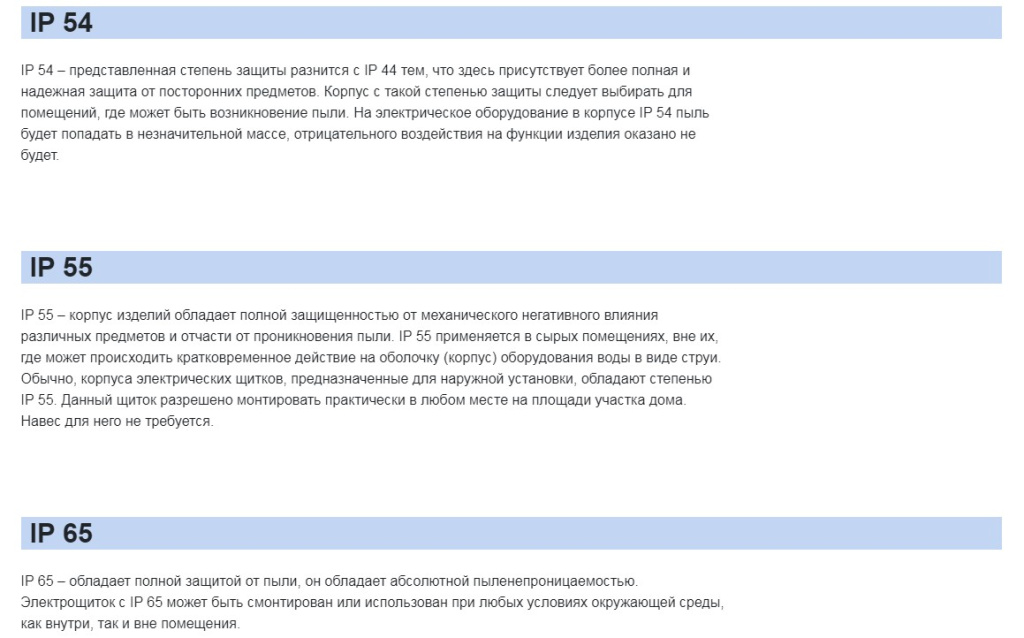

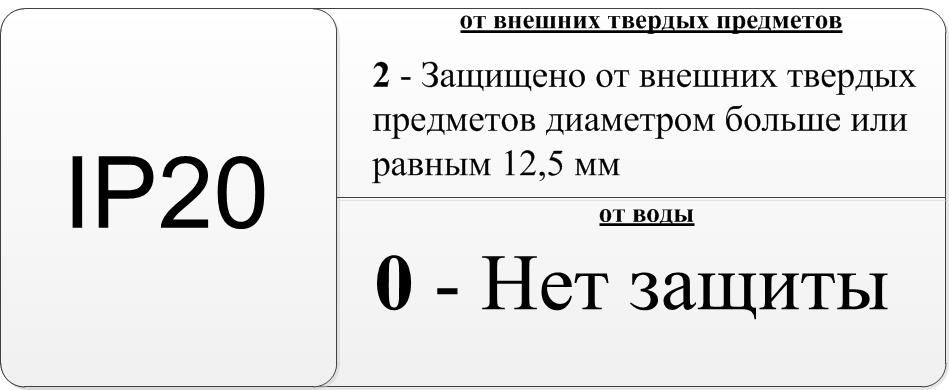

3. «2» - защита от негативного действия сторонних предметов диаметром более 12,5 мм, от касаний корпуса пальцами;
4. «3» - есть защита от действия посторонних предметов диаметром выше 2,5 мм, проводников, не большого инструмента (ручного);
5. «4» - защита от сторонних предметов с диаметром 1 мм и более – это проводники, фиксирующие гайки, болты;
6. «5» - полная защита от посторонних предметов, любого размера, неполная защита от загрязнений и пыли (допускается влетание малого количества пыли вовнутрь корпуса, не воздействующее на функциональность устройств внутри электрического щитка);
7. «6» - полная защита от различных предметов, полная пыленепроницаемость.

(У-цифра 2) демонстрирует степень защиты от отрицательного воздействия влаги (воздействие жидкости, сырость). Бывает 10 уровней защиты корпуса от влаги:

1. «0» - нет защиты;
2. «1» - оболочка обладает защитой от конденсатной влаги, капель дождя, падающих строго в вертикальном положении;
3. «2» - присутствует защита корпуса от капель, угол падения до 15 гр.;
4. «3» - присутствует защита от капель, угол падения до 60 гр.;
5. «4» - присутствует защита от капель жидкости любой направленности;
6. «5» - защита от короткого воздействия потока (струи) жидкости случайного направления;
7. «6» - защита корпуса от длительного воздействия сильного потока жидкости (воды) случайной направленности, а также от волн на море;
8. «7» - есть защита от пропитки сырости вовнутрь корпуса оборудования при краткосрочном погружении в жидкость (воду) на глубину до 1 м. При этом может быть проникновение небольшого объема жидкости в середину, которое не обнаруживает неблагоприятного воздействия на работоспособность изделий;
9. «8» - есть защита от затекания жидкости внутрь изделий при погружении на заданную глубину в течение заданного промежутка времени). Корпус изделий в этом варианте обладает полной водонепроницаемостью;
10.  «9» - есть защита от попадания горячей струи воды под давлением внутрь изделий.
